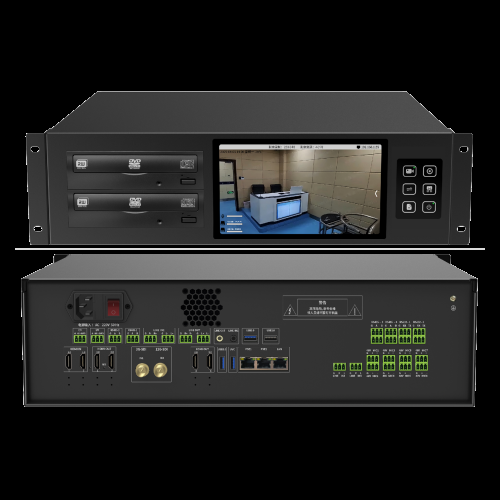

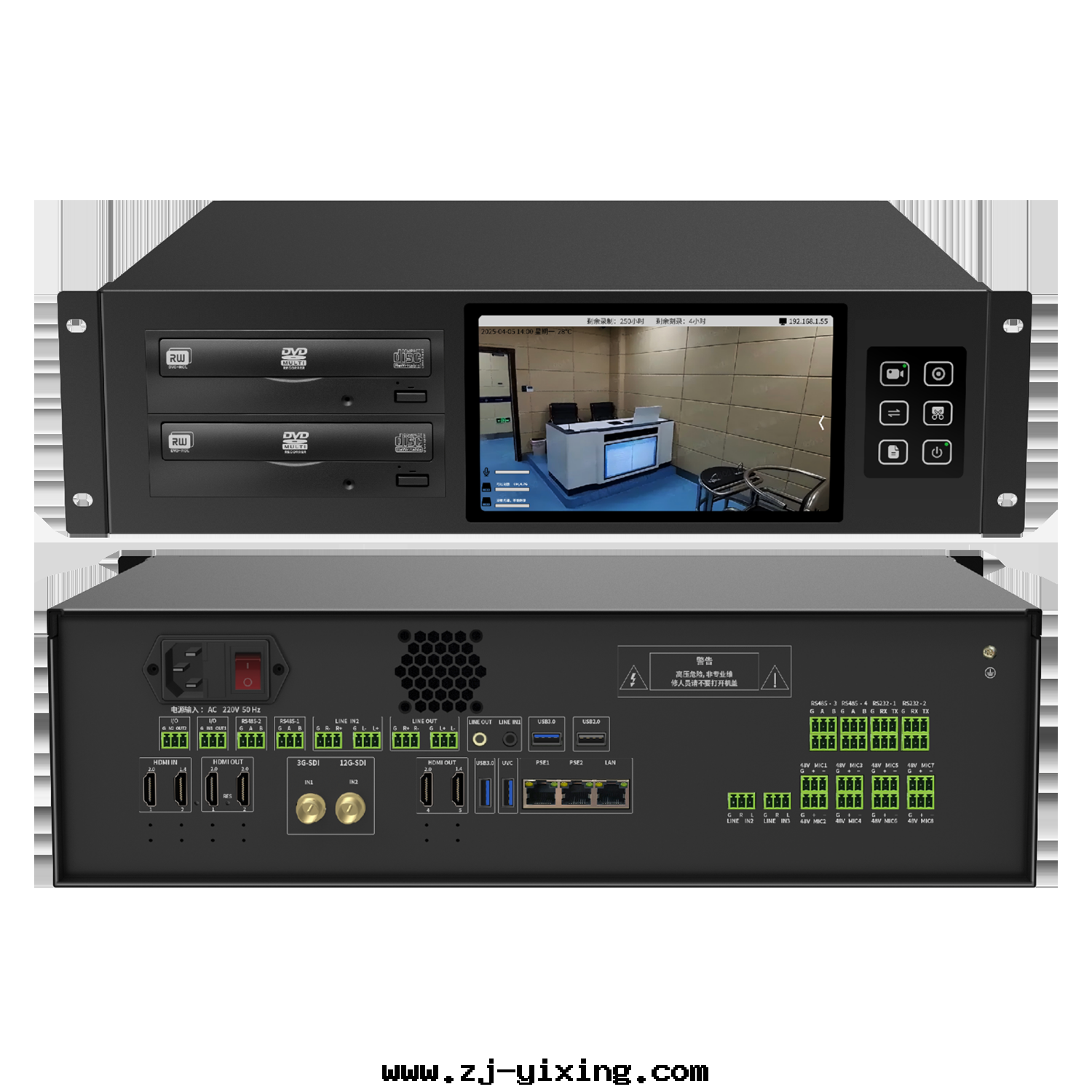

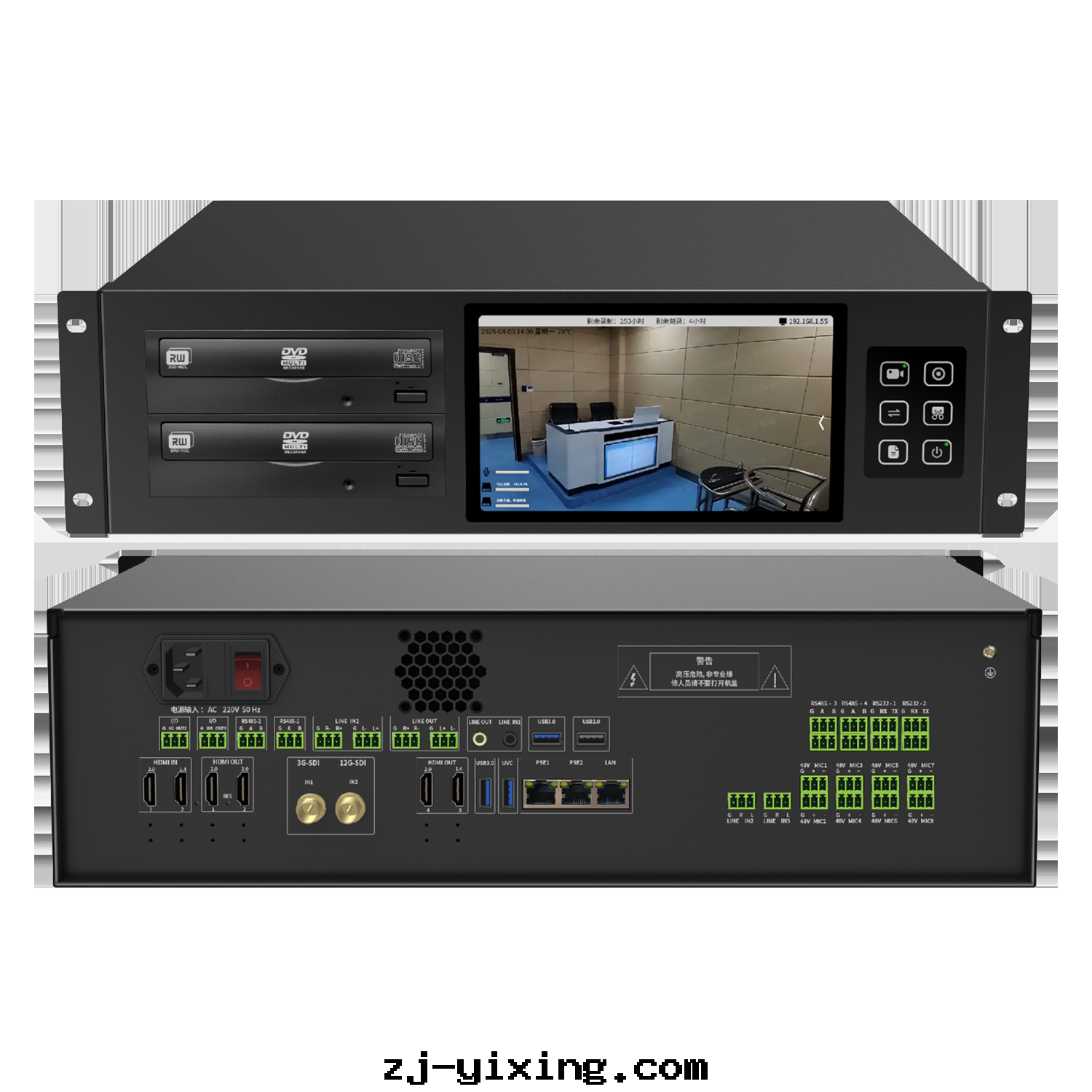

産品名稱：審訊录播一體機産品品牌：esVille/立世威爾産品型号：HA-GF40-B2産品图片：産品概述：一款集音視頻采集、音視頻編解码、音視頻處理、視頻录制、視頻點播、視頻直播、視頻導播、遠程視頻会議、運維管理、POE、HID反向控制、12G-SDI输入、4屏异顯、4K60編解码、光盤刻录等功能于一體的設備。設備采用工業級别高性能低功耗ARM架構四核處理器，基于开源穩定的嵌入式Linux操作系
産品概述：
一款集音視頻采集、音視頻編解码、音視頻處理、視頻录制、視頻點播、視頻直播、視頻導播、遠程視頻会議、運維管理、POE、HID反向控制、12G-SDI输入、4屏异顯、4K60編解码、光盤刻录等功能于一體的設備。設備采用工業級别高性能低功耗ARM架構四核處理器，基于开源穩定的嵌入式Linux操作系統設计开發，确保系統可靠穩定。该産品主要用于包括但不限于影像調度、視頻录制存儲、視頻示教、視頻直播等功能；面对各類應用场景，通过该設備實現音視頻相關需求，为用户提供一體化解決方案。
産品参數：
顯示單元 | 屏幕尺寸 | 7英寸 |
屏幕亮度 | ≥1000cd/㎡ LCD | |
屏幕分辨率 | 1920*1200 | |
屏幕壽命 | 21900小时 | |
觸屏 | 10點電容式、表面鋼化玻璃 | |
系統單元 | 操作系統 | Linux |
CPU核數 | 5核 | |
運行内存 | 8G | |
機身存儲 | 1TB（支持更換大容量存儲）
| |
遠程喚醒 | 支持本地UDP喚醒、公网TCP喚醒 | |
支持協議 | HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP | |
前置實體按鍵 | 6个快捷操作控制鍵(开始录制、結束录制、画面切換、截图、文件管理、开關機） | |
視頻單元 | 視頻編码标準 | H.264，H.265
|
输入分辨率 | 3840×2160P@60、3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60 | |
输出分辨率 | 3840*2160、1920*1080 | |
視頻录制格式 | MP4、TS、MOV | |
視頻录制码率 | 512kbps~20480Kbps可調 | |
录制码率控制 | CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP | |
視頻录制幀率 | 25～60fps | |
視頻直播格式 | RTMP、RTSP、HLS | |
視頻直播码率 | 512kbps~20480Kbps可調 | |
視頻直播幀率 | 25～30fps | |
音頻單元 | 音頻壓縮标準 | AAC |
音頻壓縮码率 | 32~192Kbps可調 | |
功能接口 | 視頻输入 | 2路HDMI、1路3G-SDI、1路12G-SDI |
視頻输出 | 4路HDMI | |
音頻输入 | 2路凤凰端子、1路3.5mm口LINE IN、1路UAC音頻输入 | |
音頻输出 | 4路HDMI OUT、2路凤凰端子、1路3.5mm口LINE OUT、1路UAC音頻输出 | |
网络接口 | 1路RJ45:10/100/1000M自适應 | |
2路RJ45:10/100M自适應 ,支持POE（802.3af/at） | ||
CONSOLE接口 | 1路Type-C接口 | |
232接口 | 1路凤凰端子RS232 | |
485接口 | 1路凤凰端子RS485 | |
USB接口 | 2路Type-A USB3.0、3路Type-A USB2.0 | |
2路Type-C USB2.0 | ||
電源接口 | 标準品字型電源接口 | |
電源單元 | 输入電源 | AC 100V - 240V 50/60Hz |
功耗 | <65W | |
待機功耗 | <2W | |
運行环境 | 儲藏温度 | -10℃~+50℃ |
儲藏湿度 | 90%RH | |
工作温度 | 0℃~40℃ | |
工作湿度 | 70%RH | |
機身顔色 | 白色 | |
機身材質 | 鋁合金 | |
整機尺寸 | 325mm(W) x 215mm(D) x125mm(H) | |
包裝方式 | 紙箱 | |
附件 | 電源線、接地線、合格證保修卡、光盤说明書、裝箱清單 | |

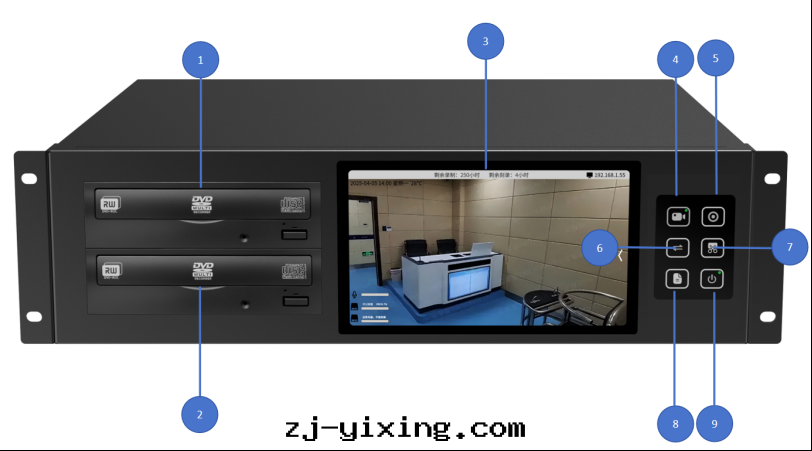

産品接口：
1 | 7寸觸摸一體高清顯示屏 | 2 | USB 3.0接口 |
3 | 开始录制按鍵 | 4 | 結束录制按鍵 |
5 | 画面切換按鍵 | 6 | 截图按鍵 |
7 | 文件管理菜單按鍵 | 8 | 开關機按鍵 |
9 | 後面闆 | 10 | 電源开關接口 |
11 | CONSOLE接口 | 12 | 模拟線性音頻输入3.5mm接口 |
13 | L模拟線性音頻输入凤凰端子接口 | 14 | R模拟線性音頻输入凤凰端子接口 |
15 | 模拟線性音頻输出3.5mm接口 | 16 | L模拟線性音頻输出凤凰端子接口 |
17 | R模拟線性音頻输出凤凰端子接口 | 18 | RS485接口 |
19 | RS232接口 | 20 | AC 100V - 240V 50/60Hz输入 |
21 | HID接口 | 22 | USB3.0接口 |
23 | 電源开關 | 24 | USB2.0接口 |
25 | HDMI IN接口*2 | 26 | HDMI OUT接口*2 |
27 | 3G-SDI IN接口 | 28 | 12G-SDI IN接口 |
29 | USB3.0接口 | 30 | HDMI OUT接口*2 |
31 | POE网口1 | 32 | UVC/UAC共用接口 |
33 | LAN网口 | 34 | POE网口2 |
